Перемикачі та АВР для інвертора

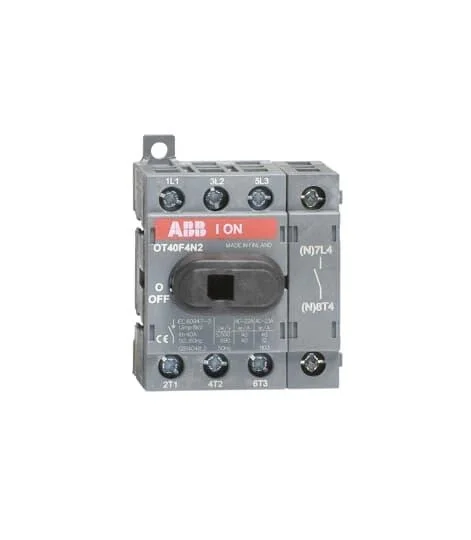

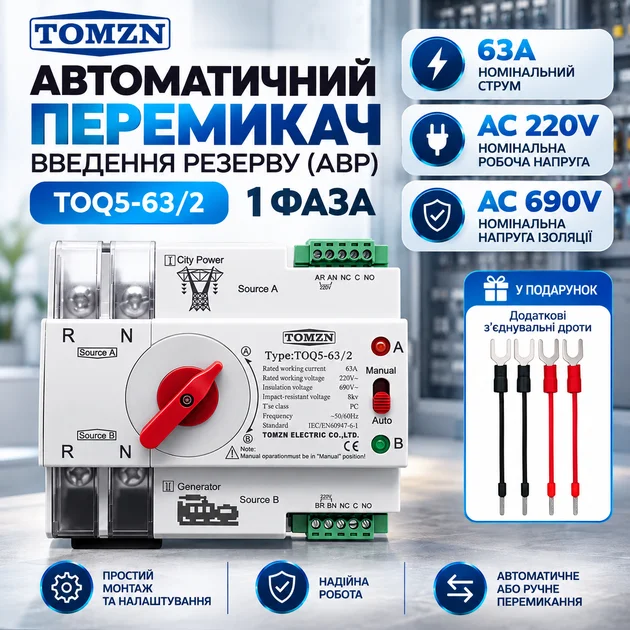

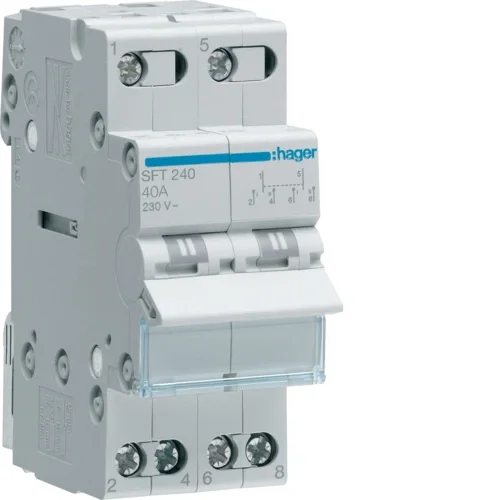

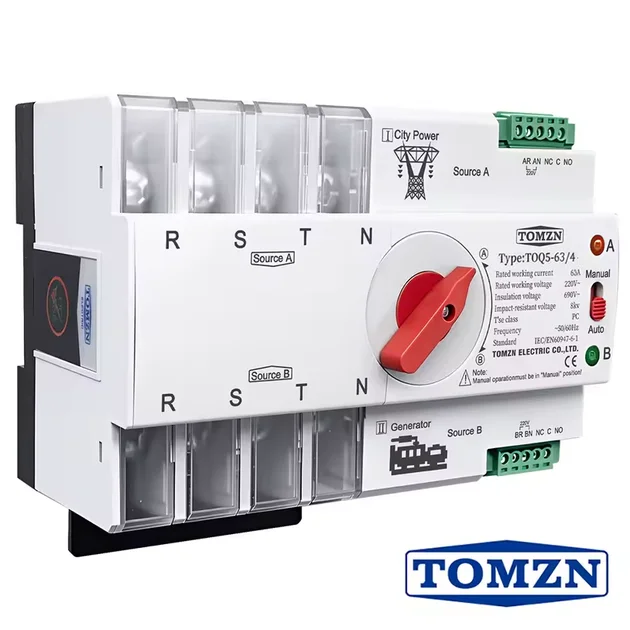

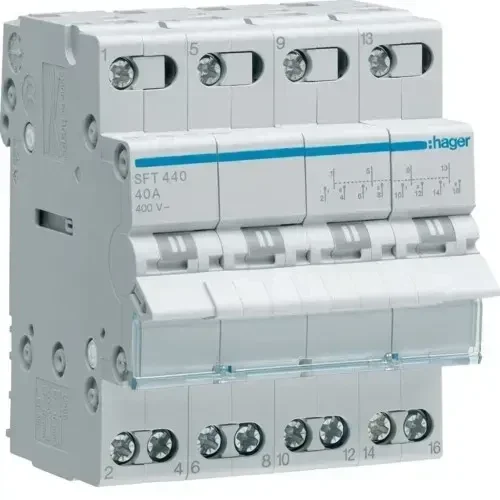

Перемикачі та АВР визначають, звідки живиться будинок: від мережі, інвертора чи генератора. Ручний перемикач 1-0-2 працює як байпас — дає змогу вивести інвертор на обслуговування чи ремонт і живити будинок напряму від мережі. Автоматичний перемикач (АВР) сам переводить навантаження на резервне джерело, коли основне зникає, і повертає назад, коли воно з'являється.

Як вибрати

• Кількість полюсів. 2P — для однофазної лінії (фаза й нуль), 4P — для трифазної.
• Номінальний струм — не менший за струм вводового автомата.
• Блокування. Перемикач має виключати одночасне з'єднання двох джерел, щоб напруга інвертора чи генератора не потрапила в мережу.
• Положення «0» ручного перемикача дає змогу повністю знеструмити лінію перед роботами.
• АВР для генератора. Зверніть увагу на затримку перемикання, щоб генератор встиг вийти на режим.

Коли що потрібно

Гібридні та автономні інвертори мають вбудоване перемикання між мережею й батареєю, тож для них ставлять ручний байпас на випадок сервісу. АВР потрібен, коли резервне джерело зовнішнє: генератор або інвертор без власного входу для мережі.

Схеми перемикання описано у статтях «АВР і перемикання мережа — інвертор» і «Інвертор і генератор». Перемикач у щитку встановлює електрик.
