Автомати, запобіжники та УЗІП для інверторів

Захисна автоматика відключає інвертор від панелей, акумулятора й мережі для обслуговування та розриває коло при перевантаженні чи короткому замиканні. У системі з інвертором вона потрібна на трьох ділянках: на лінії від панелей (постійний струм, сотні вольт), у колі акумулятора (постійний струм у сотні амперів) і на виході змінного струму. У розділі — DC-автомати для стрінгів, автомати й запобіжники ANL для акумулятора, УЗІП.

Як вибрати

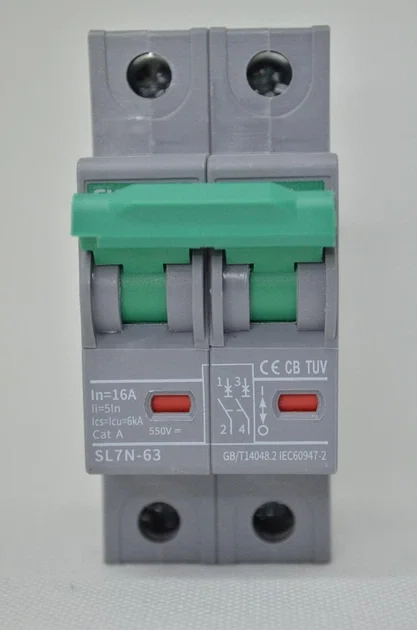

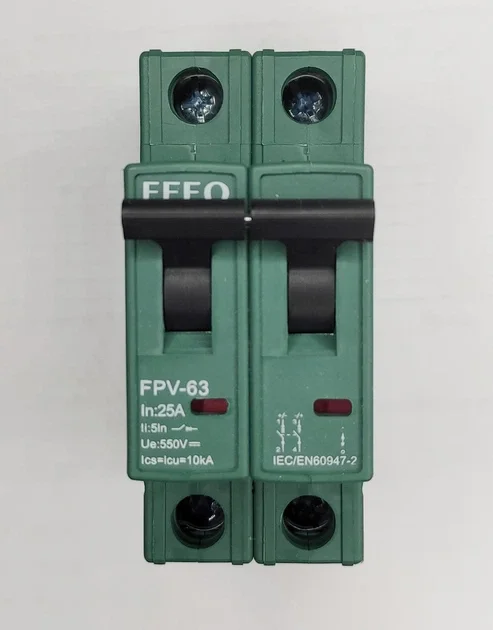

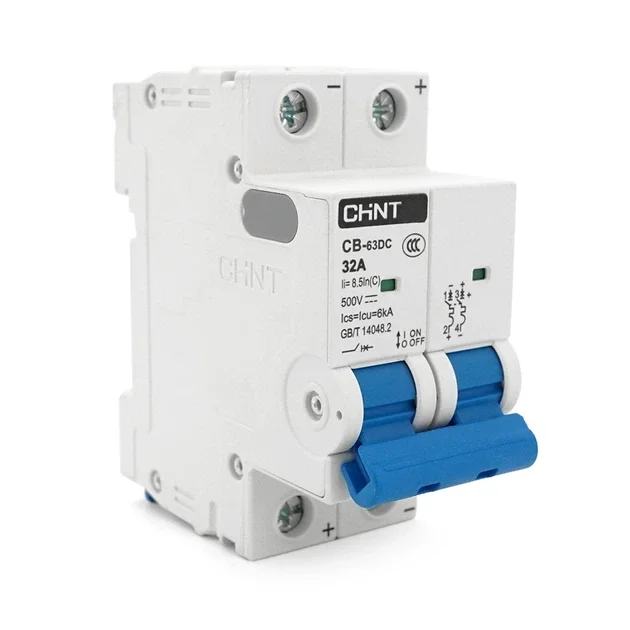

• Рід струму й напруга. На лініях панелей і батареї — лише DC-автомати з номінальною напругою, не меншою за напругу стрінга чи батареї. Автомати змінного струму не гасять дугу постійного.

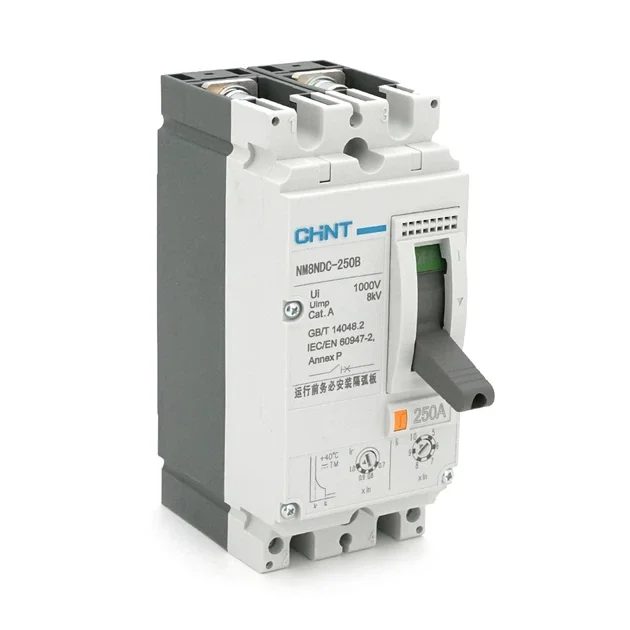

• Номінальний струм. Для стрінга — під струм панелей із запасом, для акумулятора — під максимальний струм розряду інвертора й переріз кабелю.
• Полярність. Багато DC-автоматів полярні: їх підключають за маркуванням «+» і «−», інакше вони можуть не погасити дугу.
• УЗІП тип 2 захищає від імпульсних перенапруг на вводі змінного струму; для лінії від панелей потрібен окремий УЗІП для постійного струму.

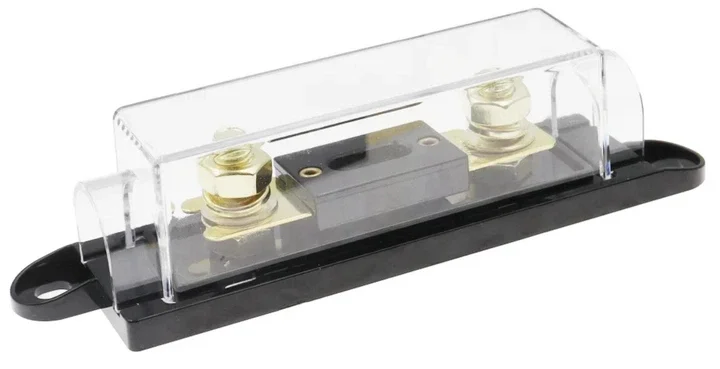

• Запобіжник ANL — простий і швидкий захист кола акумулятора, особливо для систем на 12–24 В.

Схеми захисту описано у статті «Захист інвертора: автомати й УЗІП», найчастіші помилки — у статті «Помилки підключення інвертора». Збирання щитка доручайте електрику, а кабелі до акумулятора шукайте в розділі кабелів.
